Merkspiel
Die vier LEDs leuchten nacheinander auf, zum Beispiel Rot, Blau, Gelb. Du drückst die Taster in derselben Reihenfolge nach. Jede Runde kommt eine Farbe dazu, bis du dich vertust. Jede LED sitzt an derselben Stelle wie ihr Taster: oben links gehört zu oben links.
mit Löten oder mit Krokodilklemmen
Das brauchst du
Bauteile
Die Händler sind nur Beispiele. Passende Teile von anderen Händlern funktionieren genauso.
Gehäuse
Alle Teile stammen aus dem Breadboard FlexCase. Mit demselben Set baust du auch die anderen Projekte.
Der Boden „Full-Breadboard geteilt“ hat vorne zwei Plätze. Deshalb sitzen LEDs und Taster nebeneinander. Deine Schaltung und deinen Mikrocontroller wählst du selbst: Auf dem Full-Breadboard ist viel Platz, die LEDs erreichst du mit Jumper-Kabeln (Buchse–Stecker).
FlexCase im ShopTeile drucken
Acht Teile aus dem Set. Klammern brauchst du diesmal keine.
| Datei im Set | Stück | Platz |
|---|---|---|
| Full-Breadboard geteilt (Boden)1) Basis | 1 | Boden |
| Full-Breadboard geteilt (Deckel)1) Basis | 1 | Deckel |
| LEDs 5 mm ×4 (S)3) LEDs 5 mm | 1 | vorne links |
| Taster 12 mm ×4 (M)4) Taster 12 mm | 1 | vorne rechts |

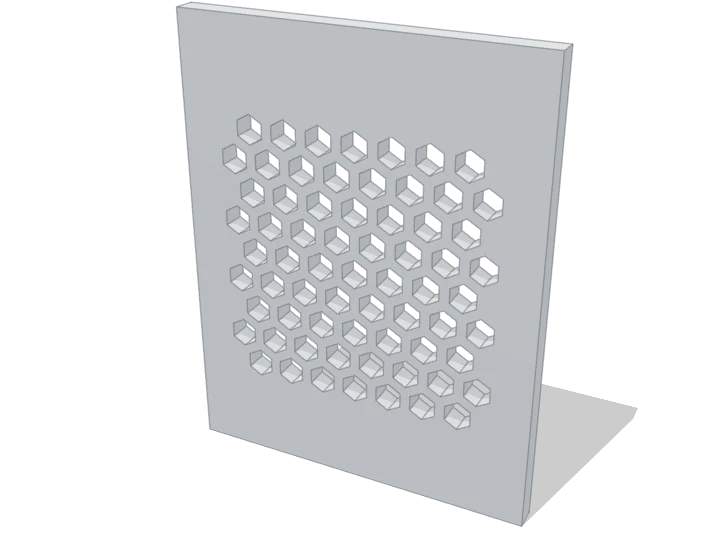

| Lüftung Waben (S)10) Lüftung | 2 | rechts und hinten links |

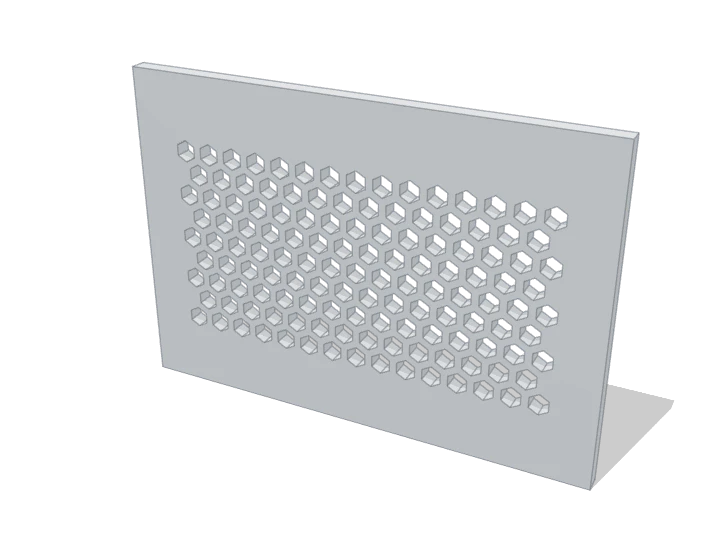

| Lüftung Waben (M)10) Lüftung | 1 | hinten rechts |

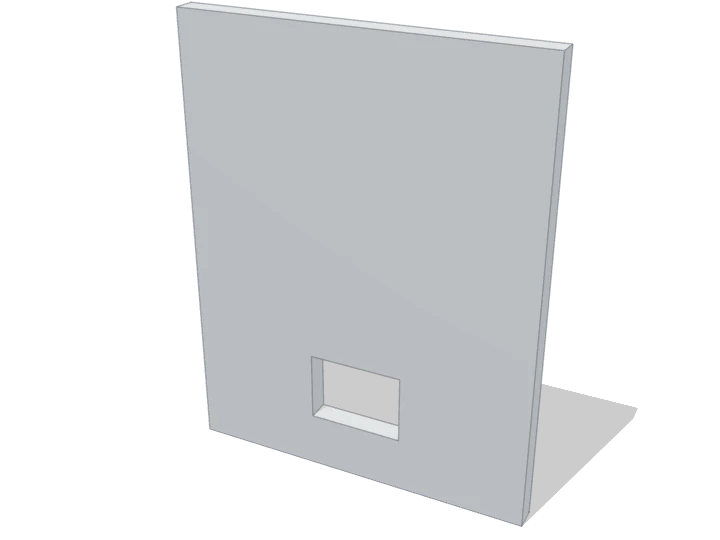

| Kabelausgang USB (S)11) Kabelausgang | 1 | links |
Tipps zum Drucken
Ich drucke alles aus PLA mit 10 % Füllung, Stützstrukturen brauchst du nicht. Die Dateien liegen schon so, wie sie gedruckt werden. Die Wände liegen mit der Außenseite auf dem Bett, damit die Front glatt wird, der Deckel liegt umgedreht. Die L-Klammern sind winzig, am besten druckst du sie zusammen mit einer Wand.
Jeder Drucker druckt etwas anders. Deshalb liegen die Klammern im Ordner „Montage“ in fünf Stärken. So findest du die richtige.
Welche Wand wohin
Vorne LEDs und Taster, links der Kabelausgang, rechts und hinten die Lüftung.
Alle 6 Wände einzeln

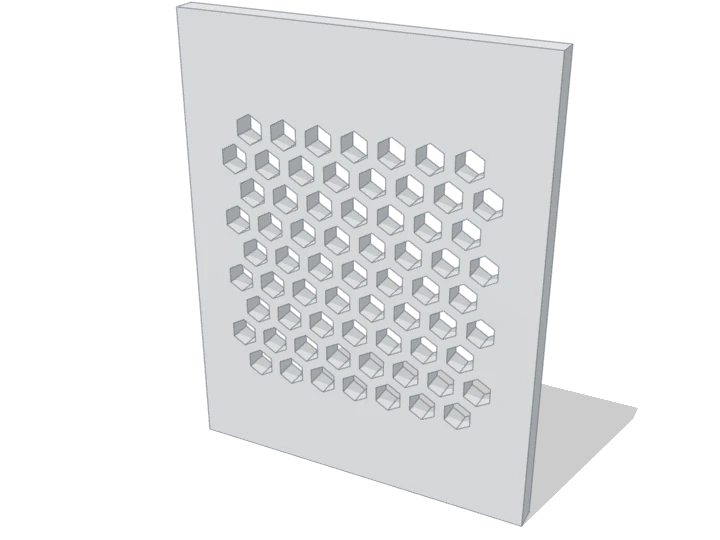

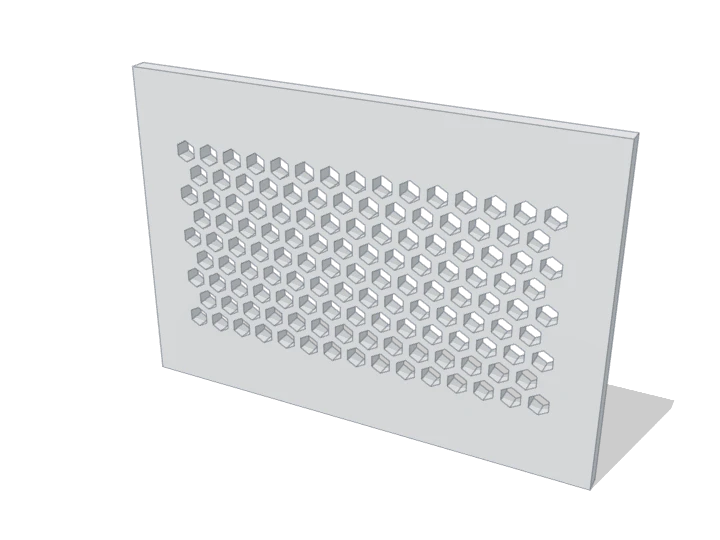

„Hinten links“ und „hinten rechts“ gelten von hinten gesehen: Die kleine Lüftung sitzt hinter der rechten Wand, die große hinter dem Kabelausgang.
LEDs einbauen

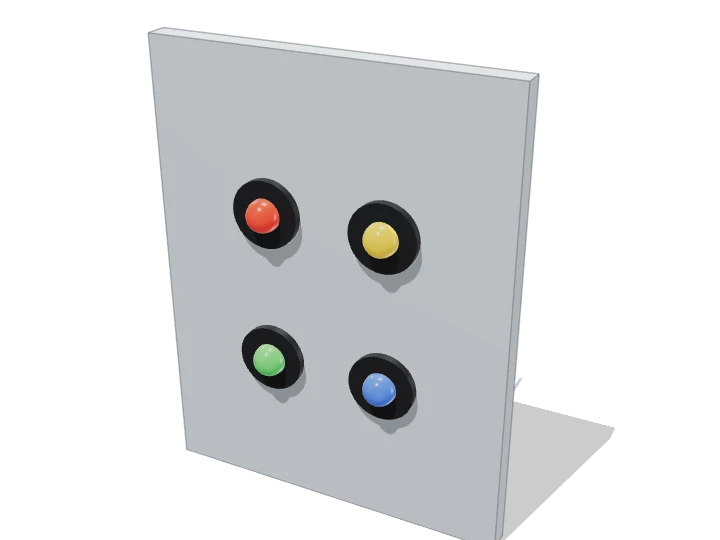

Vier LEDs in die S-Wand vorne links, angeordnet wie die Taster daneben.
- LEDs 5 mm (rot, gelb, grün und blau) bei BerryBase
- 4 LED-Clips 5 mm bei Amazon
- LEDs in die Clips
Jede LED von hinten in ihren Clip drücken, von vorne passt sie nicht hindurch. Das braucht etwas Kraft, notfalls hilft ein Schraubendreher.
- Clips in die Wand
Jeden Clip mitsamt LED von außen in sein Loch drücken, bis er einrastet. Oben Rot und Gelb, unten Grün und Blau, so wie die Taster daneben.

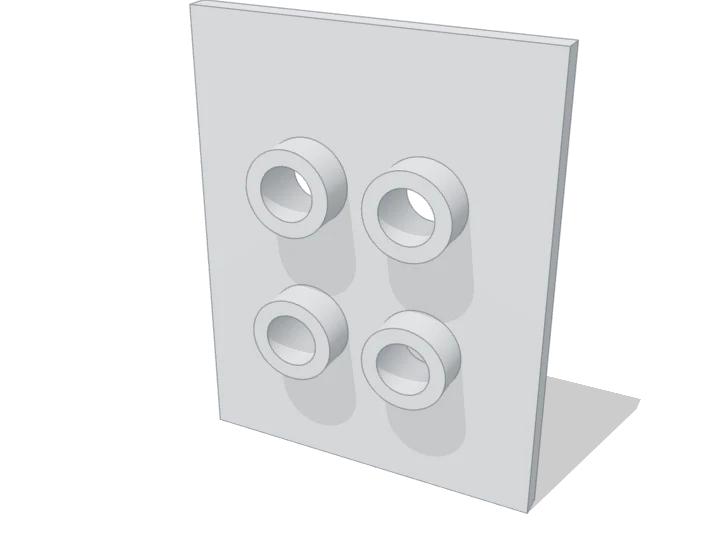

- Von innen
Die Clips sitzen in den Löchern, die Beinchen zeigen nach innen.
Jede LED braucht in deiner Schaltung einen Vorwiderstand (z. B. 220 Ω), sonst gehen die LED oder der Pin kaputt. Das lange Beinchen ist Plus.
Taster einbauen

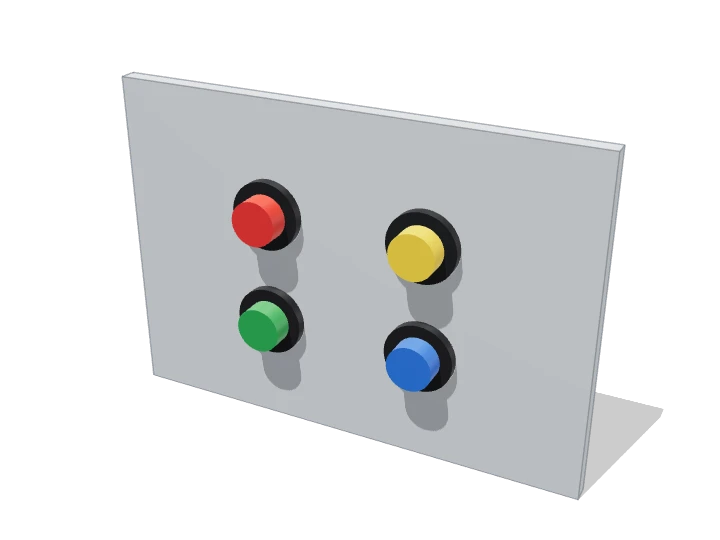

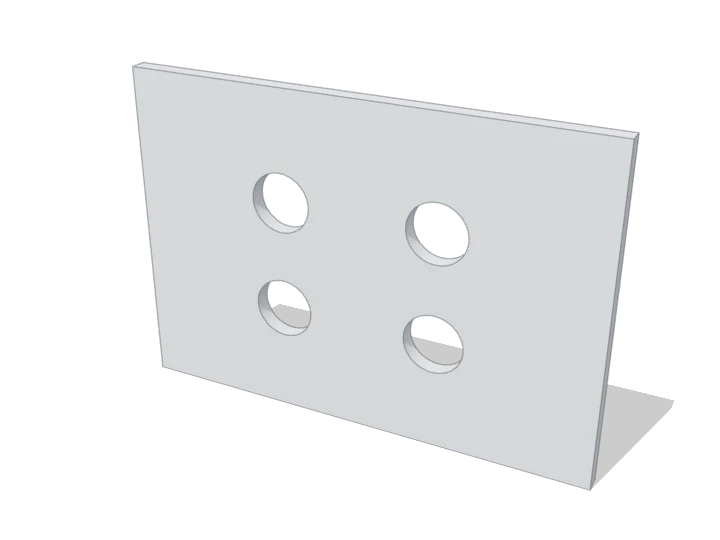

Vier Drucktaster in die M-Wand vorne rechts.
- 4 Drucktaster 12 mm bei Roboter-Bausatz
- Durchstecken
Den Taster von außen durch das Loch stecken.
- Mutter aufschrauben
Die mitgelieferte Mutter von innen mit der Hand festdrehen.
- Fertig
Von außen sieht man nur noch die Kappe.
Die Taster haben breite Lötfahnen statt Stiften, darauf halten Jumper-Kabel nicht. Löte die Kabel an die zwei Fahnen jedes Tasters an, bevor du die Wand einsetzt. Ohne Lötkolben geht es mit Krokodilklemmen-Kabeln: Klemme an die Fahne, Stecker ins Breadboard.
Klappt auch: Beim Merkspiel zählt der Platz, nicht die Farbe. Die LED oben links gehört zum Taster oben links. Farbige Kappen machen es nur leichter.
Zusammenbauen
Magnete, Breadboard, Wände, Deckel.
- Breadboard 830 Kontakte bei BerryBase mit deiner Schaltung
- 8 Neodym-Magnete 6 × 3 mm bei supermagnete.de (optional) und Sekundenkleber
- Magnete einkleben
Optional: je ein Magnet mit einem Tropfen Sekundenkleber in die vier Ecksäulen des Bodens und in den Deckel. Auf die Polung achten!
- Breadboard einsetzen
Mit etwas Druck in die Tasche im Boden drücken. Es hält von selbst.
- Wände einstecken
Erst die Kabel an LEDs und Taster anstecken, dann die Wände von oben zwischen die Säulen schieben.
- Deckel aufsetzen
Die Magnete halten ihn. Zum Umbauen hebst du ihn einfach ab.

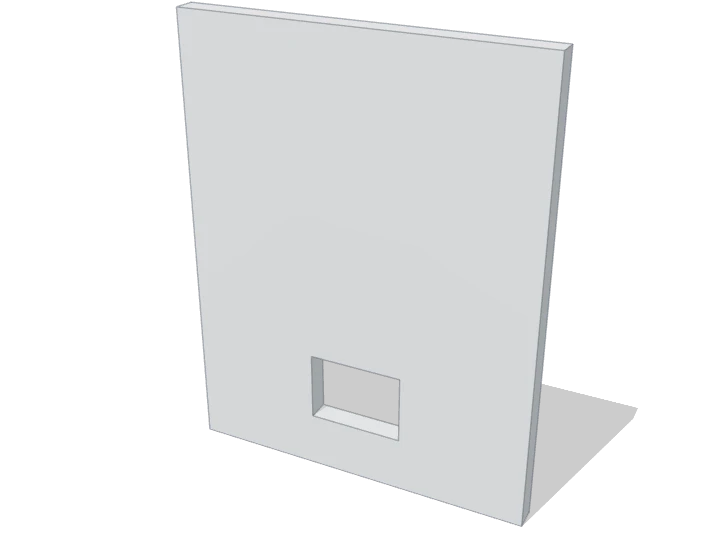

Das USB-Kabel deines Mikrocontrollers läuft durch die Wand links. Steck die Wand zuletzt ein und fädle das Kabel vorher durch die Öffnung.
Fertig!

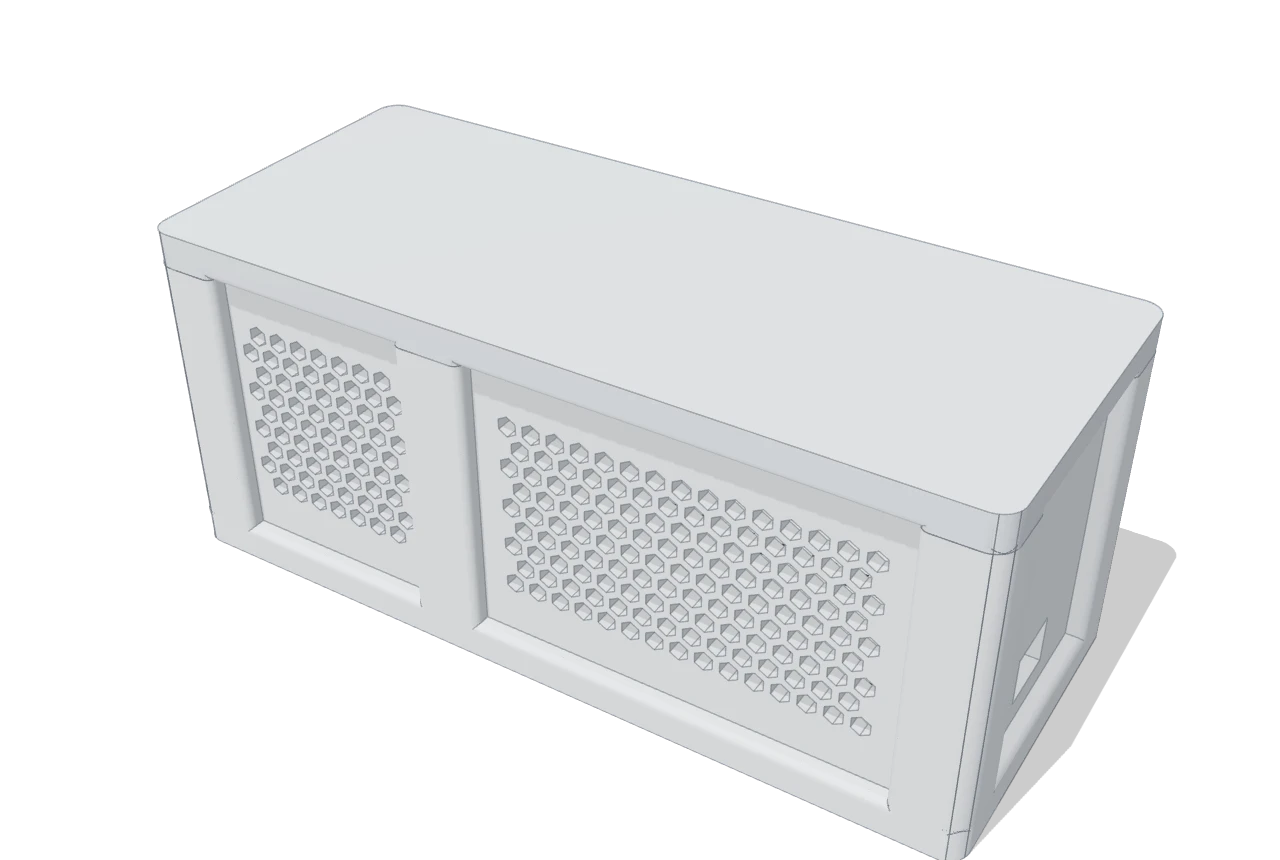

So sieht dein Merkspiel von vorne und von hinten aus.
Reaktionsspiel: Eine LED leuchtet auf, und wer den passenden Taster am schnellsten drückt, gewinnt. Dafür änderst du nur dein Programm, am Gehäuse bleibt alles gleich.
Welchen Mikrocontroller du nimmst und wie du ihn programmierst, entscheidest du selbst. Merkspiele („Simon sagt“) mit vier LEDs und vier Tastern gibt es für alle gängigen Mikrocontroller als fertige Beispiele. Zum Programmieren musst du das Gehäuse nicht öffnen: Das USB-Kabel kommt links heraus.
Und jetzt?
Für Kinder wird es mit drei Farben leichter: Nimm LEDs ×3 (S) und Taster ×3 (M) statt der Wände mit vier.
