Einparkhilfe mit Ampel
Der Ultraschallsensor misst, wie weit dein Auto noch von der Wand entfernt ist. Daneben springt die Ampel von Grün über Gelb auf Rot, so siehst du vom Fahrersitz aus, wann Schluss ist.
ohne Werkzeug
Das brauchst du
Bauteile
Die Händler sind nur Beispiele. Passende Teile von anderen Händlern funktionieren genauso.
Gehäuse
Alle Teile stammen aus dem Breadboard FlexCase. Mit demselben Set baust du auch die anderen Projekte.
Der Boden „Full-Breadboard geteilt“ hat vorne und hinten je zwei Plätze. Deshalb passen Ampel und Sensor nebeneinander. Deine Schaltung und deinen Mikrocontroller wählst du selbst: Auf dem Full-Breadboard ist viel Platz, Sensor und LEDs erreichst du mit Jumper-Kabeln (Buchse–Stecker).
FlexCase im ShopTeile drucken

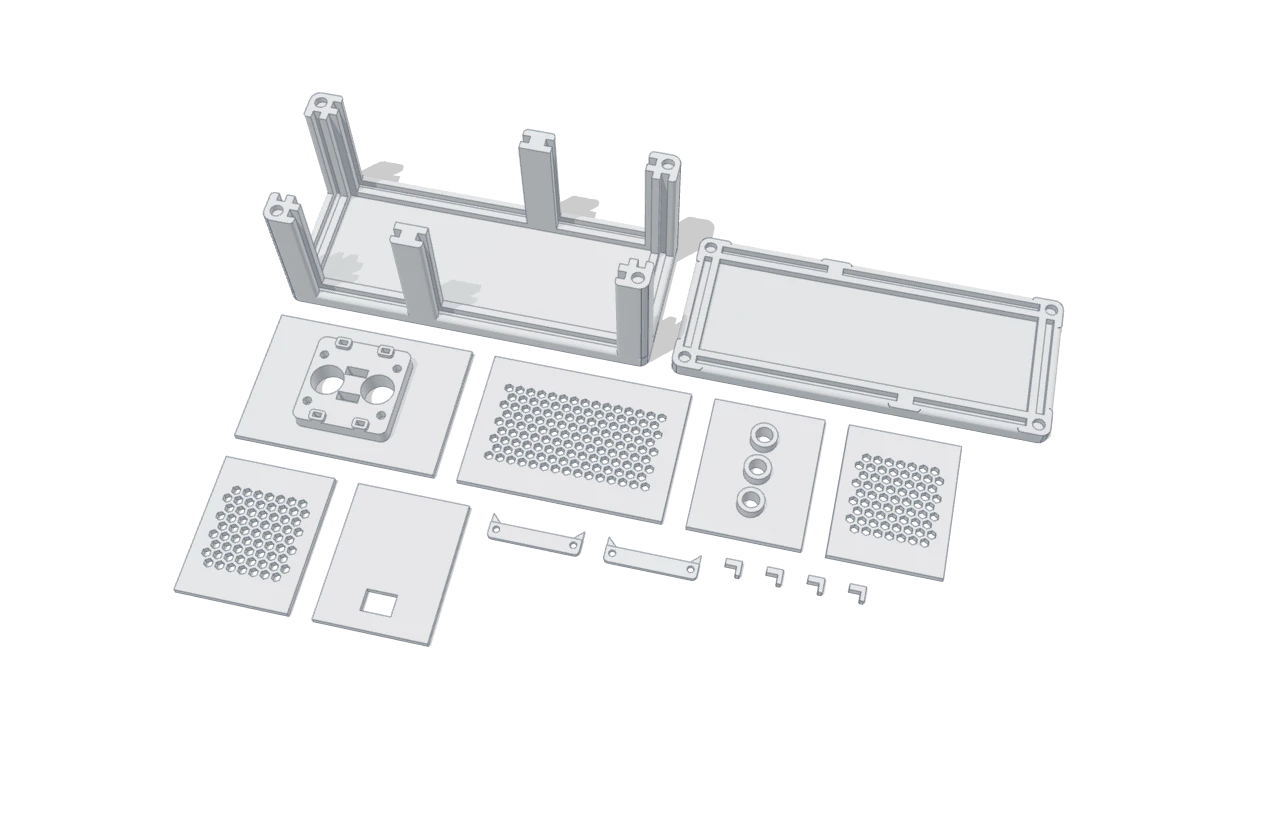

Acht Teile aus dem Set, zwei Halteschienen und vier L-Klammern.
| Datei im Set | Stück | Platz |
|---|---|---|
| Full-Breadboard geteilt (Boden)1) Basis | 1 | Boden |
| Full-Breadboard geteilt (Deckel)1) Basis | 1 | Deckel |
| LEDs 5 mm ×3 (S)3) LEDs 5 mm | 1 | vorne links |
| Ultraschallsensor HC-SR04 (M)9) Ultraschallsensor HC-SR04 | 1 | vorne rechts |
| Halteschiene HC-SR049) Ultraschallsensor HC-SR04 | 2 | halten den Sensor |
| Lüftung Waben (S)10) Lüftung | 2 | rechts und hinten links |
| Lüftung Waben (M)10) Lüftung | 1 | hinten rechts |
| Kabelausgang USB (S)11) Kabelausgang | 1 | links |
| L-Klammer 2,2 mm (Standard)2) Montage (L-Klammern) | 4 | für den Sensor |
Tipps zum Drucken
Ich drucke alles aus PLA mit 10 % Füllung, Stützstrukturen brauchst du nicht. Die Dateien liegen schon so, wie sie gedruckt werden. Die Wände liegen mit der Außenseite auf dem Bett, damit die Front glatt wird, der Deckel liegt umgedreht. Die L-Klammern sind winzig, am besten druckst du sie zusammen mit einer Wand.
Jeder Drucker druckt etwas anders. Deshalb liegen die Klammern im Ordner „Montage“ in fünf Stärken. So findest du die richtige.

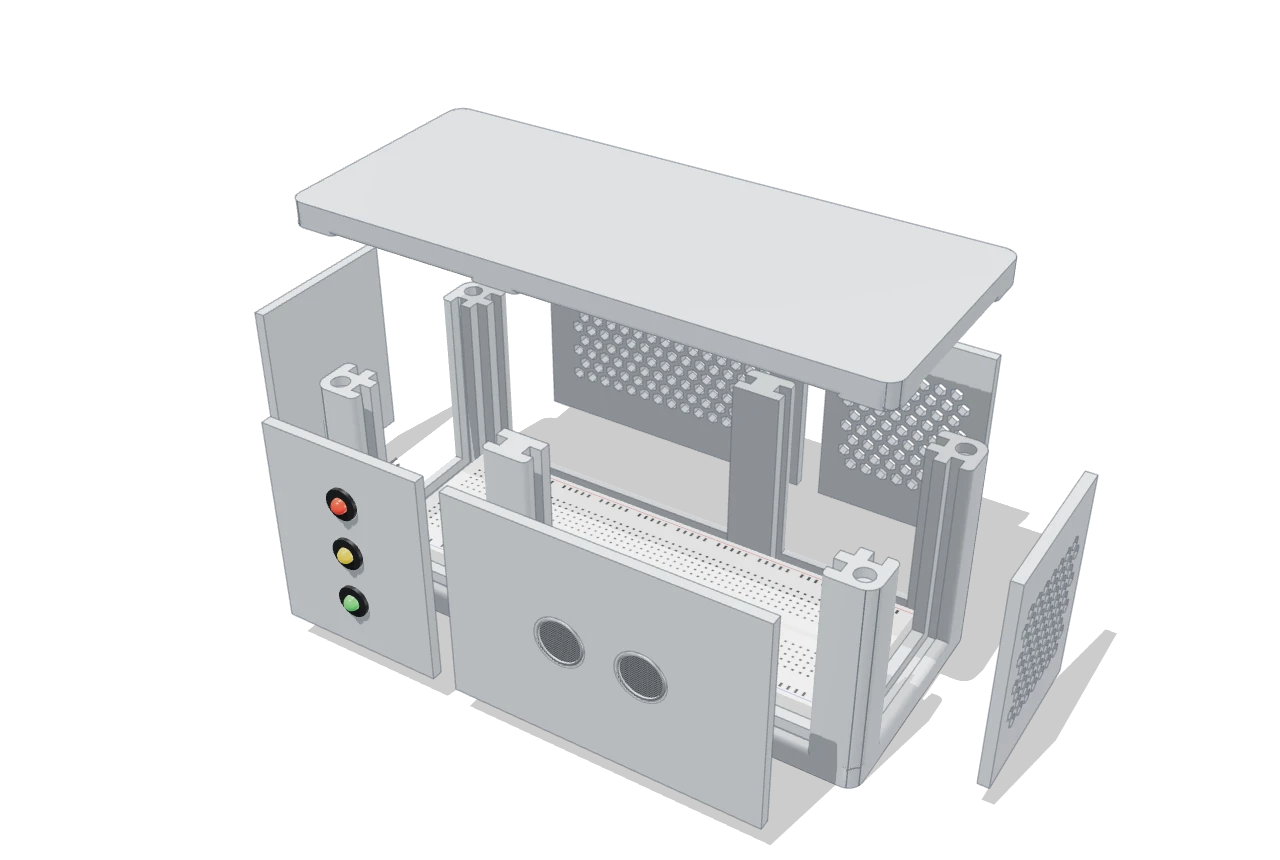

Welche Wand wohin
Vorne Ampel und Sensor, links der Kabelausgang, rechts und hinten die Lüftung.
Alle 6 Wände einzeln
„Hinten links“ und „hinten rechts“ gelten von hinten gesehen: Die kleine Lüftung sitzt hinter der rechten Wand, die große hinter dem Kabelausgang.
Sensor einbauen
Ultraschallsensor HC-SR04 in die M-Wand vorne rechts, gehalten von zwei Halteschienen und vier L-Klammern.
- Ultraschallsensor HC-SR04 bei BerryBase
- 2 gedruckte Halteschienen HC-SR04
- 4 gedruckte L-Klammern aus dem Set (welche Stärke?)
- Sensor einlegen
Die Schallwandler schauen durch die beiden Löcher.
- Halteschienen auflegen
Die Schienen auf den Sensor legen, die Dreiecke an den Enden liegen auf der Platine.
- L-Klammern einstecken
Neben jeder Schiene zwei Klammern in die Taschen drücken. Ihr Arm drückt die Schiene herunter.
- Fertig
Von außen sitzen die Schallwandler bündig in der Wand.
Der Sockel hat oben und unten eine Aussparung für den Quarz, das kleine silberne Bauteil zwischen den Schallwandlern. Der Sensor passt also in beide Richtungen. Leg ihn so ein, dass die Stiftleiste dorthin zeigt, wo deine Kabel herkommen.
Der HC-SR04 läuft mit 5 V und schickt sein Echo-Signal auch mit 5 V zurück. Verträgt dein Mikrocontroller nur 3,3 V (z. B. Raspberry Pi Pico, ESP32), gehört ein Spannungsteiler dazwischen, zum Beispiel aus 1 kΩ und 2 kΩ.
Lieber geschraubt? Die Wand hat auch Löcher für Einschmelzgewinde M3. So geht’s mit Gewinde und Schrauben.
Ampel einbauen
Drei LEDs in die S-Wand vorne links: Rot, Gelb, Grün wie bei einer Ampel.
- LEDs 5 mm (rot, gelb und grün) bei BerryBase
- 3 LED-Clips 5 mm bei Amazon
- LEDs in die Clips
Jede LED von hinten in ihren Clip drücken, von vorne passt sie nicht hindurch. Das braucht etwas Kraft, notfalls hilft ein Schraubendreher.
- Clips in die Wand
Jeden Clip mitsamt LED von außen in sein Loch drücken, bis er einrastet. Rot oben, Gelb in der Mitte, Grün unten, oder wie du magst.
- Von innen
Die Clips sitzen in den Löchern, die Beinchen zeigen nach innen.
Jede LED braucht in deiner Schaltung einen Vorwiderstand (z. B. 220 Ω), sonst gehen die LED oder der Pin kaputt. Das lange Beinchen ist Plus.
Zusammenbauen
Magnete, Breadboard, Wände, Deckel.
- Breadboard 830 Kontakte bei BerryBase mit deiner Schaltung
- 8 Neodym-Magnete 6 × 3 mm bei supermagnete.de (optional) und Sekundenkleber
- Magnete einkleben
Optional: je ein Magnet mit einem Tropfen Sekundenkleber in die vier Ecksäulen des Bodens und in den Deckel. Auf die Polung achten!
- Breadboard einsetzen
Mit etwas Druck in die Tasche im Boden drücken. Es hält von selbst.
- Wände einstecken
Erst die Kabel an Sensor und Ampel anstecken, dann die Wände von oben zwischen die Säulen schieben.
- Deckel aufsetzen
Die Magnete halten ihn. Zum Umbauen hebst du ihn einfach ab.
Das USB-Kabel deines Mikrocontrollers läuft durch die Wand links. Steck die Wand zuletzt ein und fädle das Kabel vorher durch die Öffnung.
Fertig!
So sieht deine Einparkhilfe von vorne und von hinten aus.
Häng oder stell das Gehäuse an die Wand vor dem Auto, auf Höhe der Stoßstange. Sensor und Ampel zeigen zum Auto. Der Sensor misst ungefähr von 2 cm bis 4 m.
Welchen Mikrocontroller du nimmst und wie du ihn programmierst, entscheidest du selbst. Ultraschallsensor und LEDs sind so verbreitet, dass du für alle gängigen Mikrocontroller fertige Beispiele findest. Zum Programmieren musst du das Gehäuse nicht öffnen: Das USB-Kabel kommt links heraus.
Und jetzt?
Mit dem Bewegungsmelder statt des Ultraschallsensors wird daraus eine Alarmanlage. Mit dem kleinen Ultraschallsensor (S) und einem Display (M) misst du Abstände auf dem Schreibtisch.
