Bewegungsmelder mit Anzeige
Vorne schaut der Sensor in den Raum, daneben zeigt das Display, was los ist. An der Seite leuchtet eine rote oder grüne LED, hinten ist die Lüftung.
ohne Werkzeug
Das brauchst du
Bauteile
Die Händler sind nur Beispiele. Passende Teile von anderen Händlern funktionieren genauso.
Gehäuse
Alle Teile stammen aus dem Breadboard FlexCase. Mit demselben Set baust du auch die anderen Projekte.
Deine Schaltung und deinen Mikrocontroller wählst du selbst: Auf dem Full-Breadboard ist viel Platz, Display, Sensor und LEDs erreichst du mit Jumper-Kabeln (Buchse–Stecker).
FlexCase im ShopTeile drucken
Acht Teile aus dem Set und sechs L-Klammern.
| Datei im Set | Stück | Platz |
|---|---|---|
| Full-Breadboard geteilt (Boden)1) Basis | 1 | Boden |
| Full-Breadboard geteilt (Deckel)1) Basis | 1 | Deckel |
| Bewegungsmelder HC-SR501 (S)8) Bewegungsmelder HC-SR501 | 1 | vorne links |
| LCD 16×2 (M)6) LCD 16×2 | 1 | vorne rechts |
| LEDs 5 mm ×2 (S)3) LEDs 5 mm | 1 | rechts |

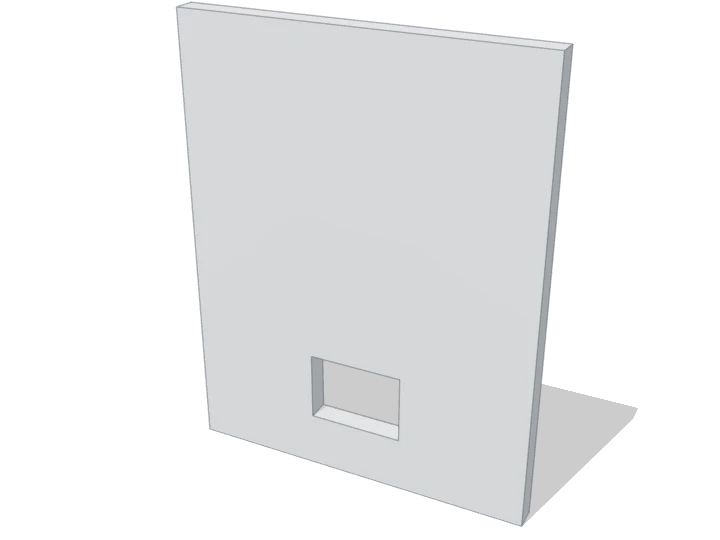

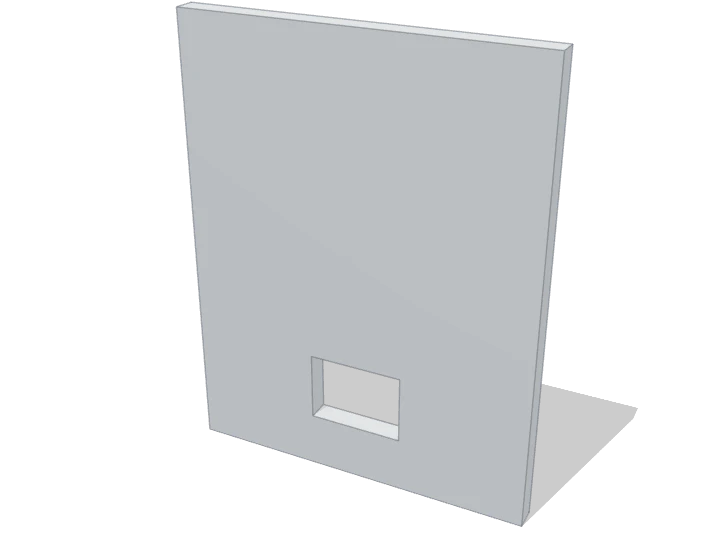

| Kabelausgang USB (S)11) Kabelausgang | 1 | links |

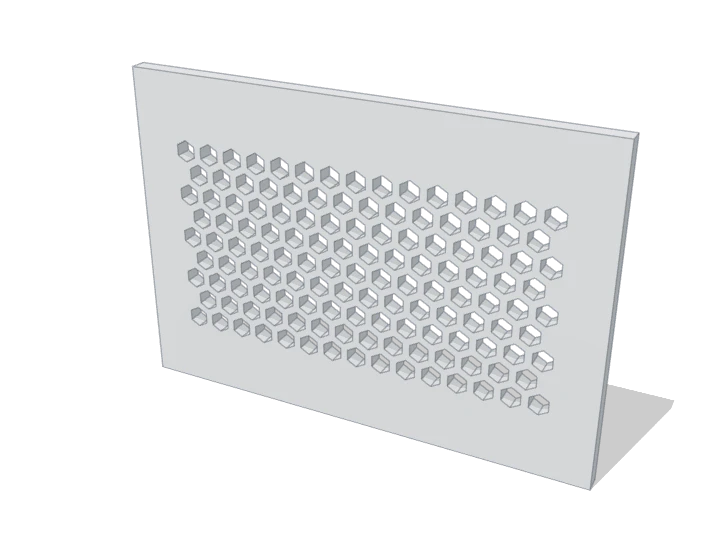

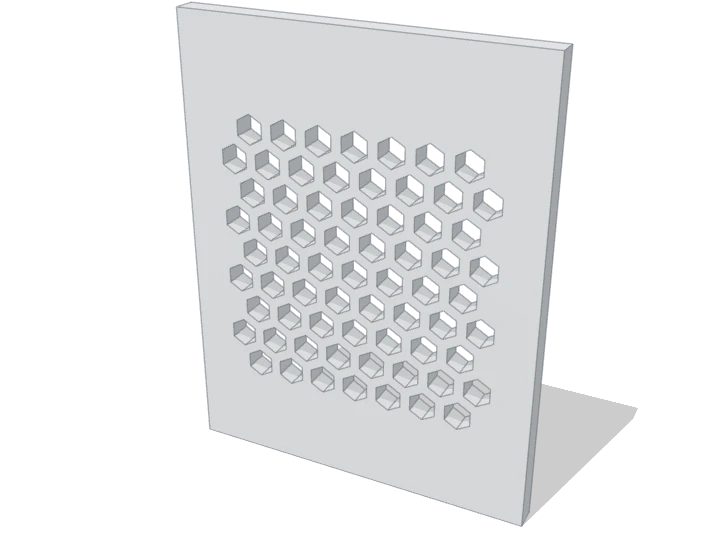

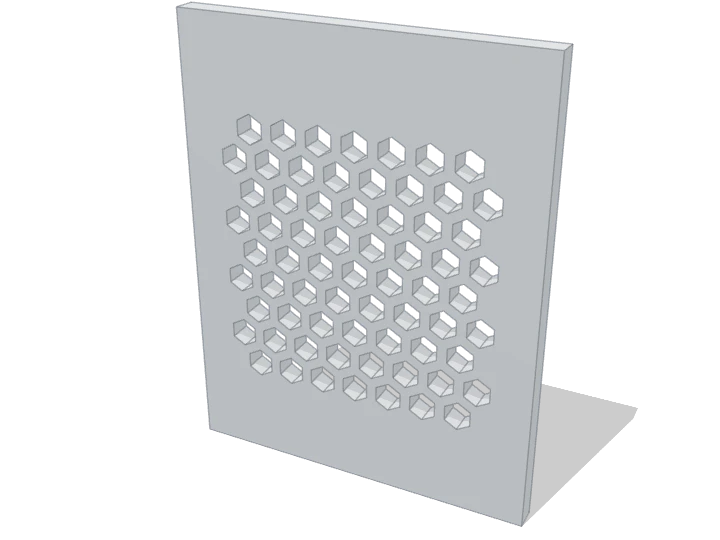

| Lüftung Waben (S)10) Lüftung | 1 | hinten links |

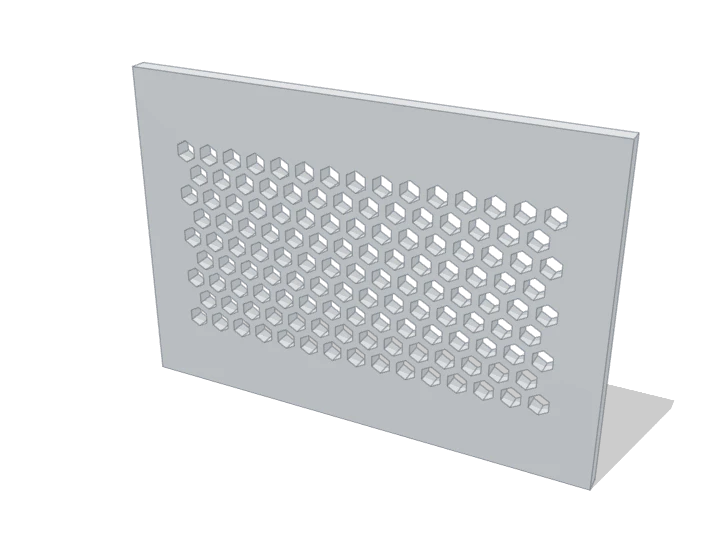

| Lüftung Waben (M)10) Lüftung | 1 | hinten rechts |
| L-Klammer 2,2 mm (Standard)2) Montage (L-Klammern) | 6 | 4 fürs Display, 2 für den Sensor |
Tipps zum Drucken
Ich drucke alles aus PLA mit 10 % Füllung, Stützstrukturen brauchst du nicht. Die Dateien liegen schon so, wie sie gedruckt werden. Die Wände liegen mit der Außenseite auf dem Bett, damit die Front glatt wird, der Deckel liegt umgedreht. Die L-Klammern sind winzig, am besten druckst du sie zusammen mit einer Wand.
Jeder Drucker druckt etwas anders. Deshalb liegen die Klammern im Ordner „Montage“ in fünf Stärken. So findest du die richtige.
Welche Wand wohin
Vorne Sensor und Display, rechts die LEDs, links der Kabelausgang, hinten die Lüftung.
Alle 6 Wände einzeln
Display einbauen
LCD 16×2 in die M-Wand vorne rechts, gehalten von vier L-Klammern.
- LCD 16×2 mit I²C bei BerryBase
- 4 gedruckte L-Klammern aus dem Set (welche Stärke?)
- Wand von innen

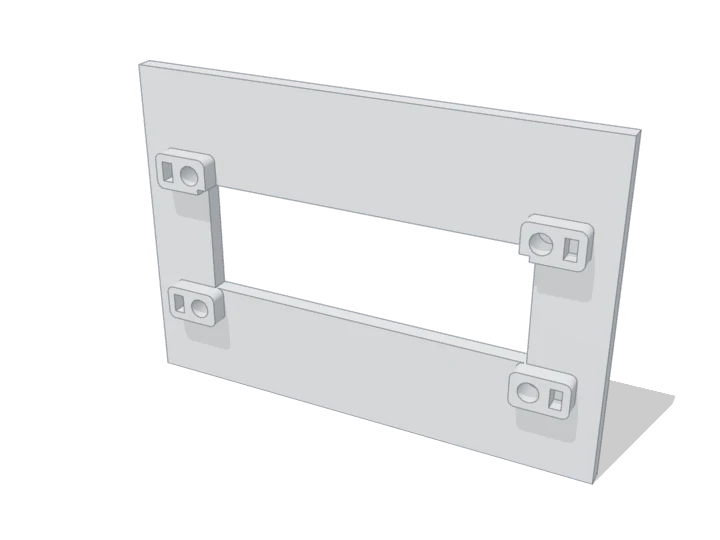

Neben den vier Domen sind die Taschen für die Klammern.
- Display einlegen
Das Display von innen ins Fenster legen, die Stiftleiste zeigt zur Seite.
- L-Klammern einstecken
Jede Klammer in ihre Tasche drücken, der Arm liegt auf der Platine. Falsch herum passt sie nicht hinein.
- Fertig

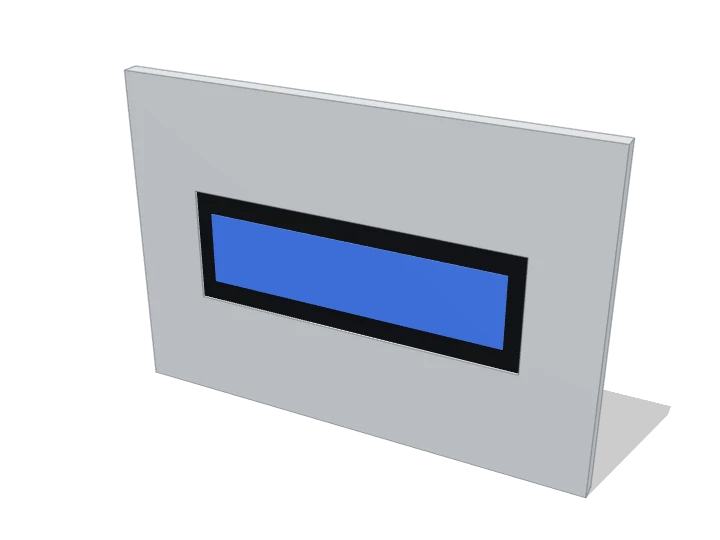

Von außen schaut das Display durch das Fenster.
Lieber geschraubt? Die Wand hat auch Löcher für Einschmelzgewinde M3. So geht’s mit Gewinde und Schrauben.
Sensor einbauen
Bewegungsmelder HC-SR501 in die S-Wand vorne links, gehalten von zwei L-Klammern.
- Bewegungsmelder HC-SR501 bei BerryBase
- 2 gedruckte L-Klammern aus dem Set (welche Stärke?)
- Wand von innen

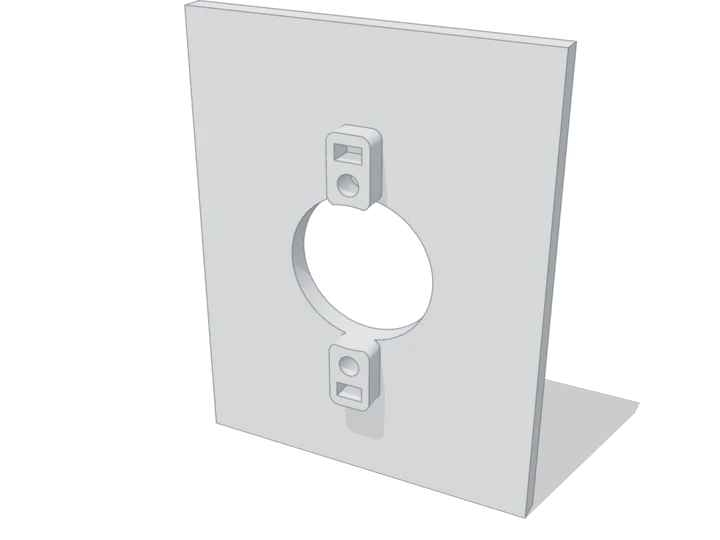

An den beiden Domen sind die Taschen für die Klammern.
- Sensor einlegen
Die weiße Kuppel von innen durch das runde Loch stecken.
- L-Klammern einstecken
Beide Klammern in die Taschen drücken. Sie halten die Platine an den kurzen Kanten.
- Fertig

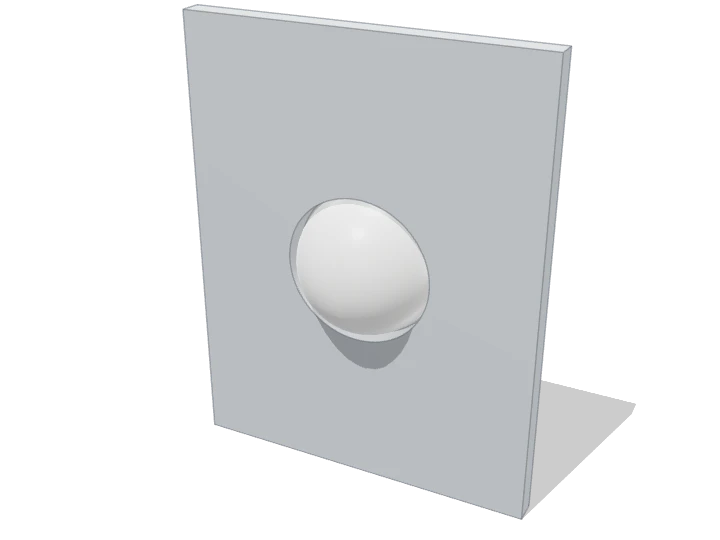

Von außen schaut die Kuppel aus der Wand.
Die zwei Rädchen (Empfindlichkeit, Zeit) und der Steckplatz für den Modus sitzen innen auf der Platine. Du kommst auch später noch dran, einfach den Deckel abnehmen.
Status-LEDs einbauen

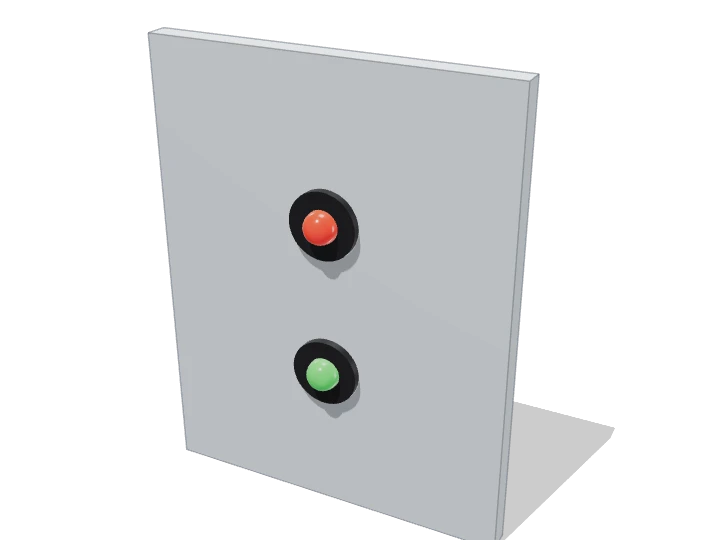

Eine rote und eine grüne LED in die S-Wand rechts.
- LEDs 5 mm (rot und grün) bei BerryBase
- 2 LED-Clips 5 mm bei Amazon
- LEDs in die Clips
Jede LED von hinten in ihren Clip drücken, von vorne passt sie nicht hindurch. Das braucht etwas Kraft, notfalls hilft ein Schraubendreher.
- Clips in die Wand
Jeden Clip mitsamt LED von außen in sein Loch drücken, bis er einrastet. Rot oben, Grün unten, oder wie du magst.
- Von innen

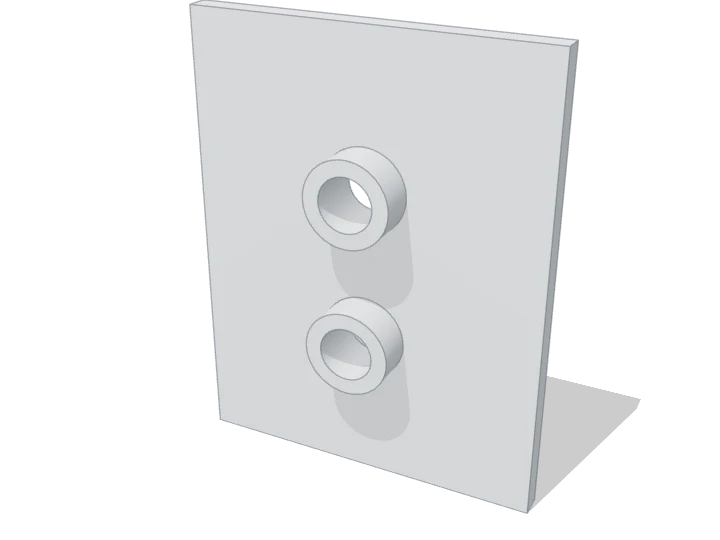

Die Clips sitzen in den Löchern, die Beinchen zeigen nach innen.
Jede LED braucht in deiner Schaltung einen Vorwiderstand (z. B. 220 Ω), sonst gehen die LED oder der Pin kaputt. Das lange Beinchen ist Plus.
Zusammenbauen
Magnete, Breadboard, Wände, Deckel.
- Breadboard 830 Kontakte bei BerryBase mit deiner Schaltung
- 8 Neodym-Magnete 6 × 3 mm bei supermagnete.de (optional) und Sekundenkleber
- Magnete einkleben
Optional: je ein Magnet mit einem Tropfen Sekundenkleber in die vier Ecksäulen des Bodens und in den Deckel. Auf die Polung achten!
- Breadboard einsetzen
Mit etwas Druck in die Tasche im Boden drücken. Es hält von selbst.
- Wände einstecken
Erst die Kabel an Display, Sensor und LEDs anstecken, dann die Wände von oben zwischen die Säulen schieben.
- Deckel aufsetzen
Die Magnete halten ihn. Zum Umbauen hebst du ihn einfach ab.
Das USB-Kabel deines Mikrocontrollers läuft durch die Wand links. Steck die Wand zuletzt ein und fädle das Kabel vorher durch die Öffnung.
Fertig!

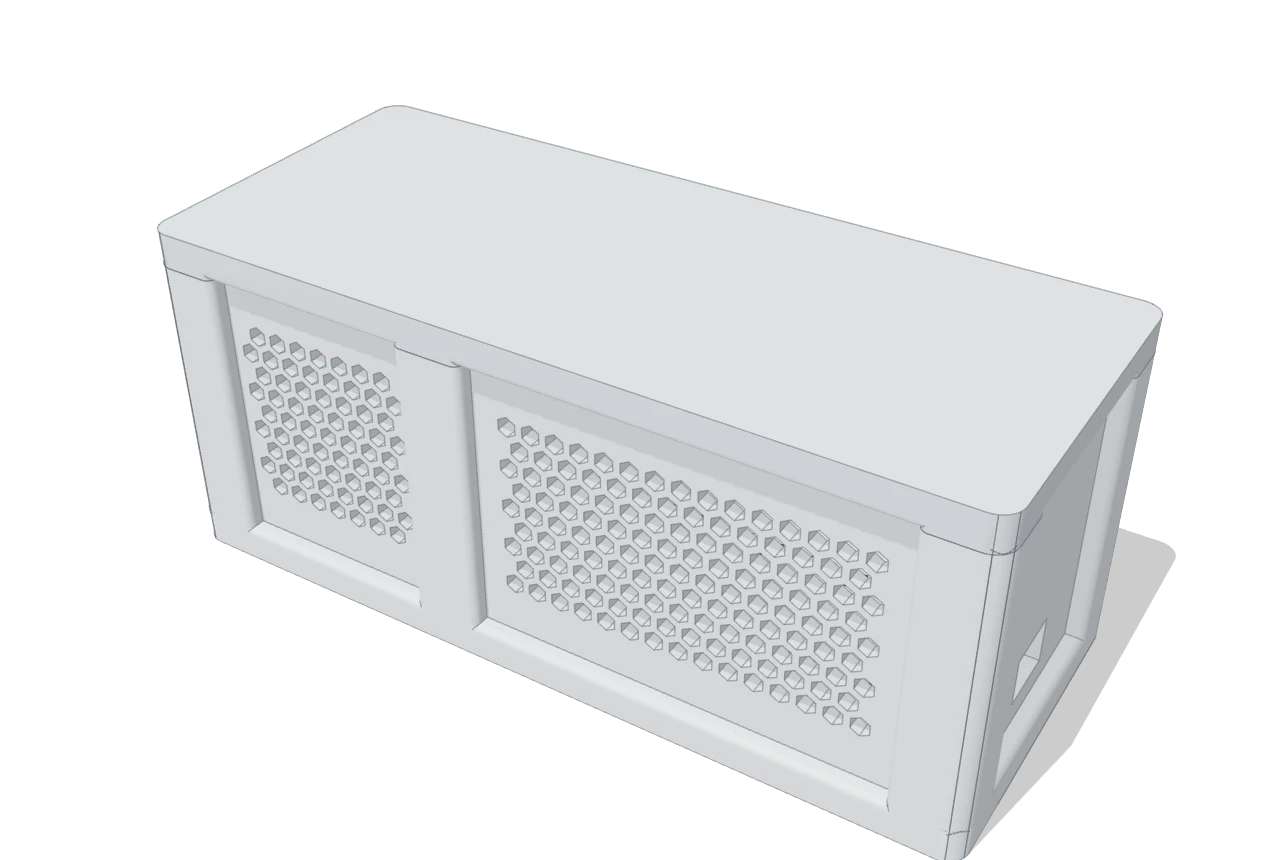

So sieht dein Bewegungsmelder von vorne und von hinten aus.
Welchen Mikrocontroller du nimmst und wie du ihn programmierst, entscheidest du selbst. Display, Sensor und LEDs sind so verbreitet, dass du für alle gängigen Mikrocontroller fertige Beispiele findest. Zum Programmieren musst du das Gehäuse nicht öffnen: Das USB-Kabel kommt links heraus.
Und jetzt?
Mit einer anderen Wand wird daraus etwas Neues: mit Tastern ein Besucherzähler, den du auf null stellen kannst, mit dem Ultraschallsensor ein Abstandswarner.
